Descrizione

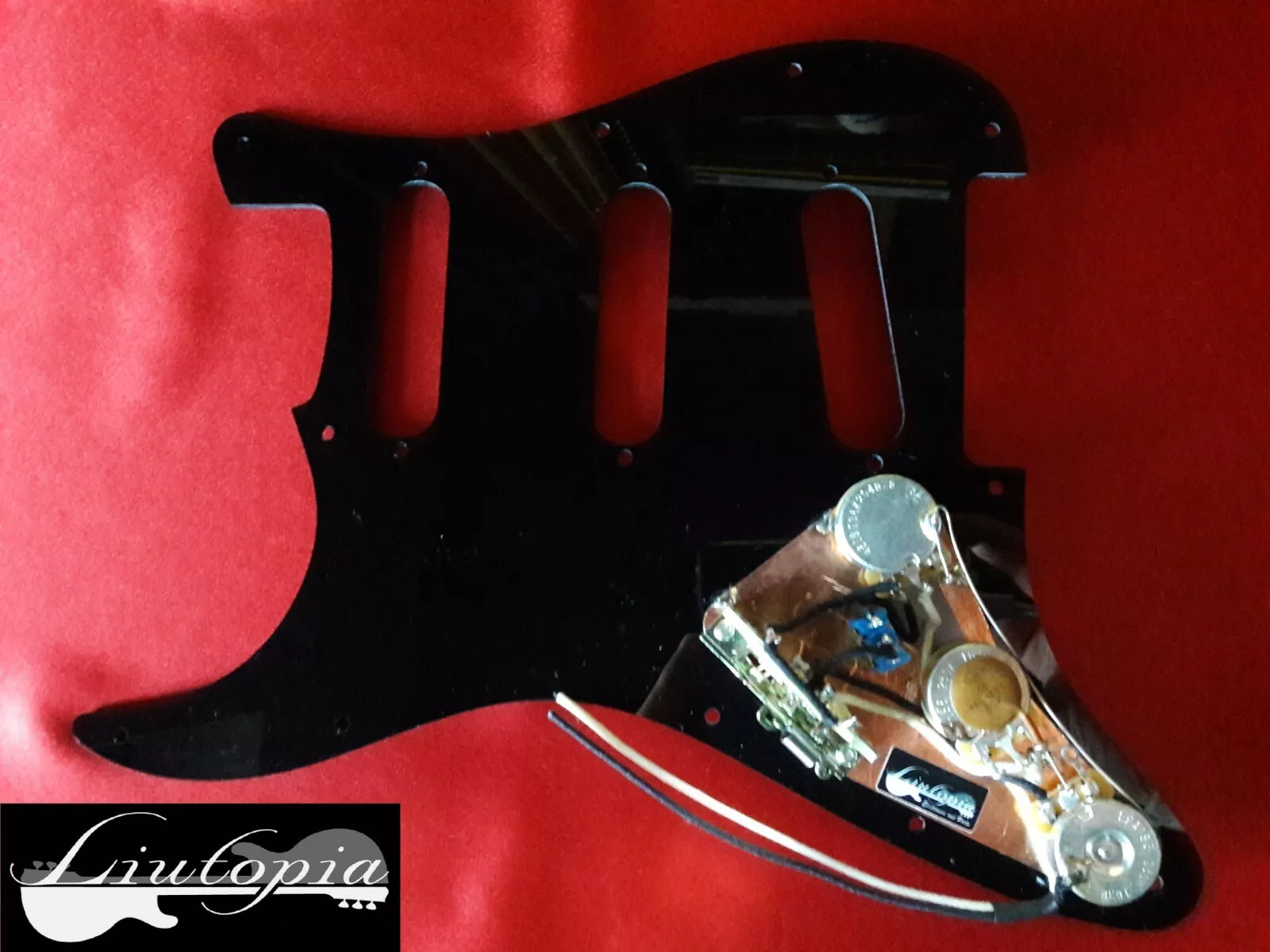

Abbiamo voluto ricreare nel miglior modo possibile questo PICKGUARD CABLATO TRIBUTE SERIES D. GILMOUR “BLACK STRAT”
UTILIZZANDO:

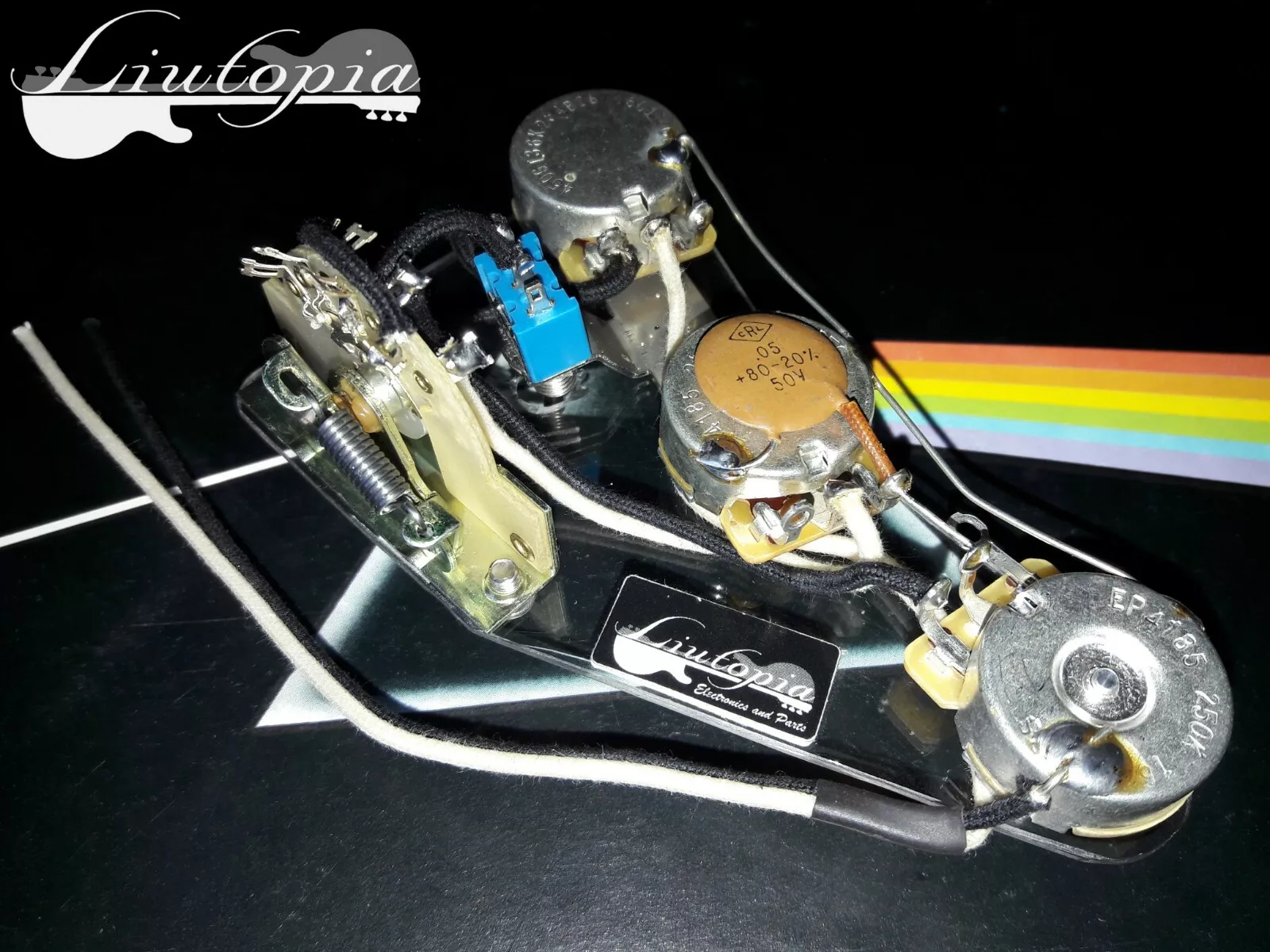

Per il cablaggio:

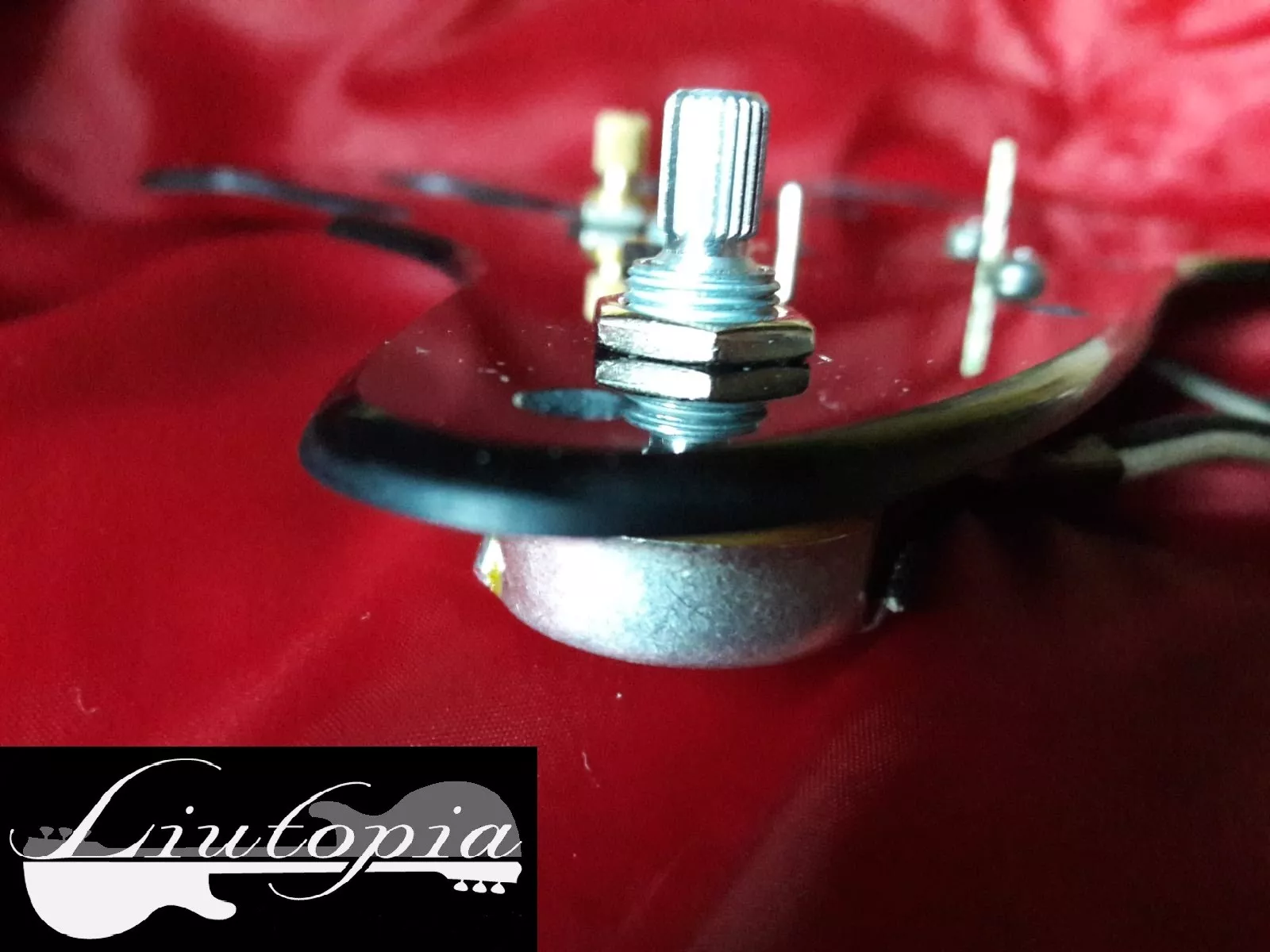

- 1 pot CTS split-shaft 250K mod. (audio Taper) made in U.S.A.
- 2 pots CTS NO-LOAD split-shaft 250K, (audio Taper) made in U.S.A.
- 1 selettore 5 way CRL a molla made in U.S.A.
- 1 SPDT MINI TOGGLE SWITCH
- 1 SWITCH BRACKET (supporto in acciaio per il MINI TOGGLE SWITCH, appositamente realizzato per questo speciale cablaggio)
- 1 CAPACITOR CERAMIC DISC VINTAGE U.S.A. CRL (CENTRALAB, NOS, ORIGINALE ANNI ’60/’70) 0,05 MFD 50 VDC
- cavi VINTAGE WIRE CLOTH 22 AWG made in U.S.A.
ECCO LA FUNZIONE DEL MINI SWITCH denominato “MAGIC SWITCH”:
MAGIC SWITCH off (funzionalità 5 way switch normali)
- posizione 1 – pickup manico
- posizione 2 – pickup manico + medio
- posizione 3 – pickup medio
- posizione 4 – pickup medio + ponte
- posizione 5 – pickup ponte
MAGIC SWICTH on (funzionalità modificata)
- posizione 1 – pickup manico
- posizione 2 – pickup manico + medio
- posizione 3 – pickup medio +pickup manico
- posizione 4 – pickup medio + ponte + pickup manico
- posizione 5 – pickup ponte + pickup manico

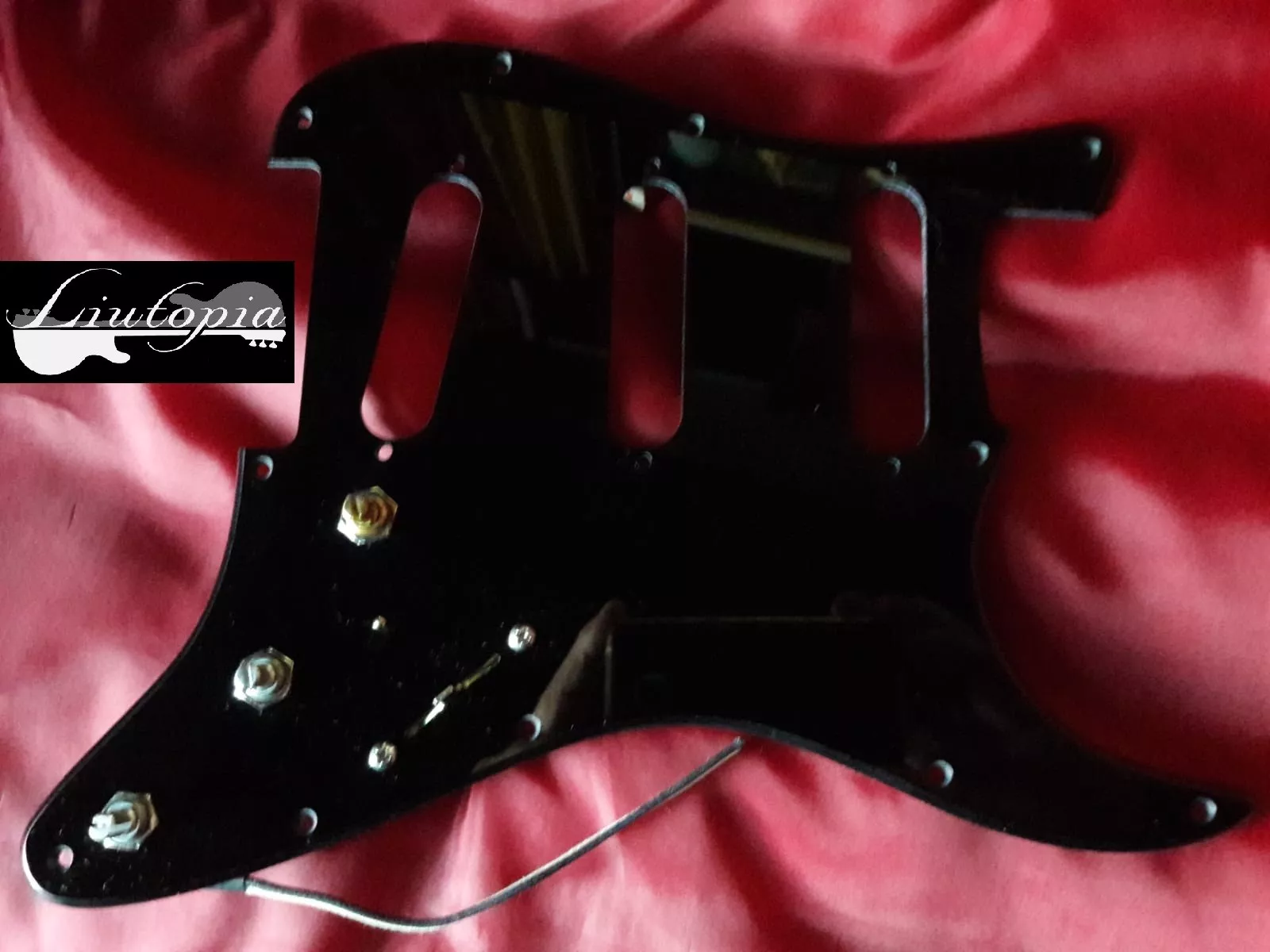

Per il PICKGUARD

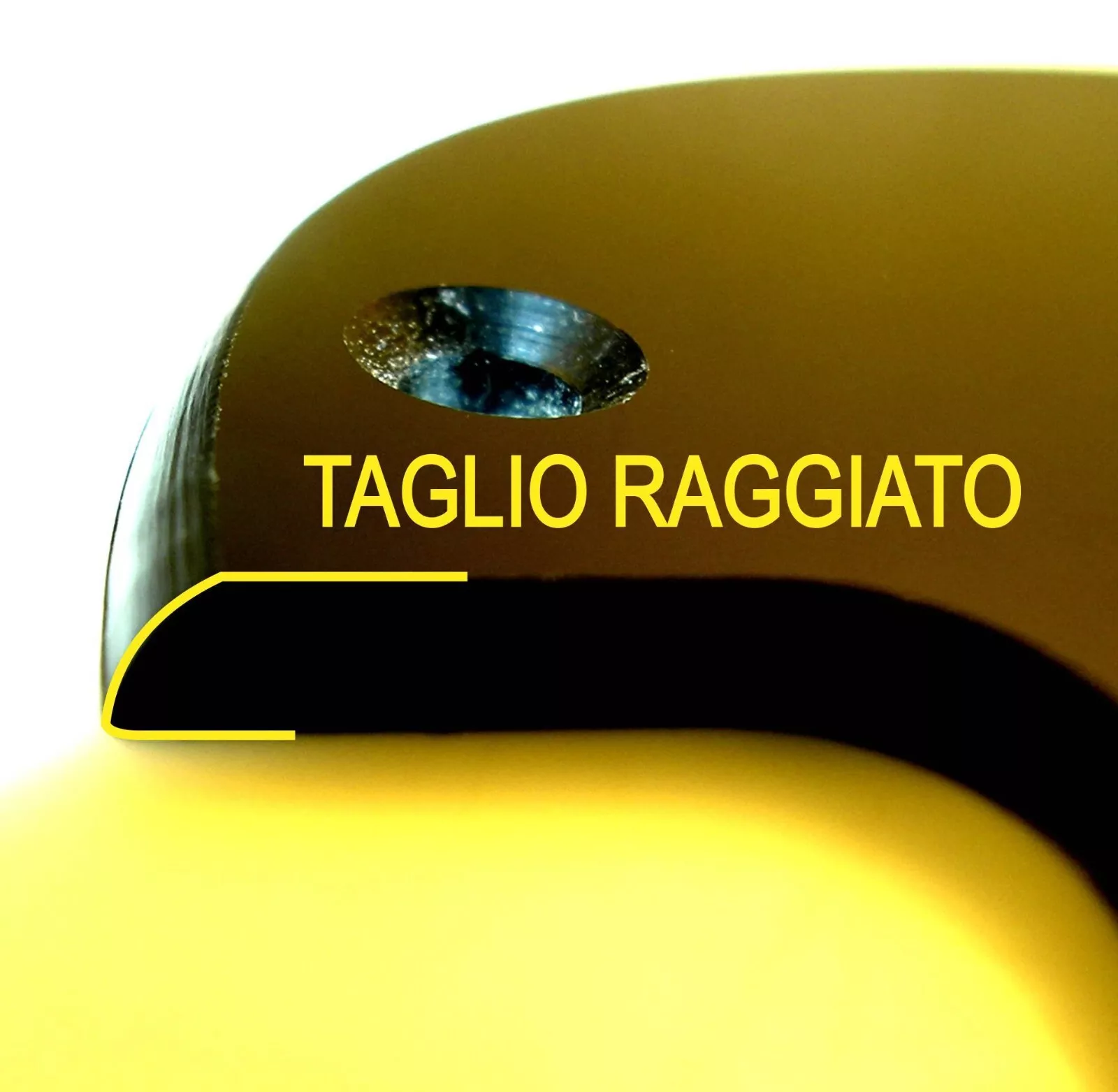

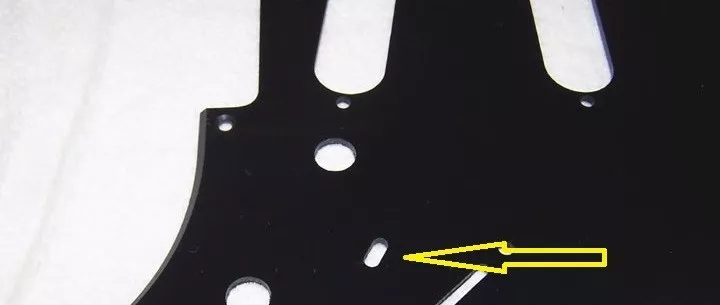

S-S-S monostrato in acrilico nero lucido spessore 3 mm con fresata ovale per passaggio levetta mini switch e, nota bene bordo raggiato.

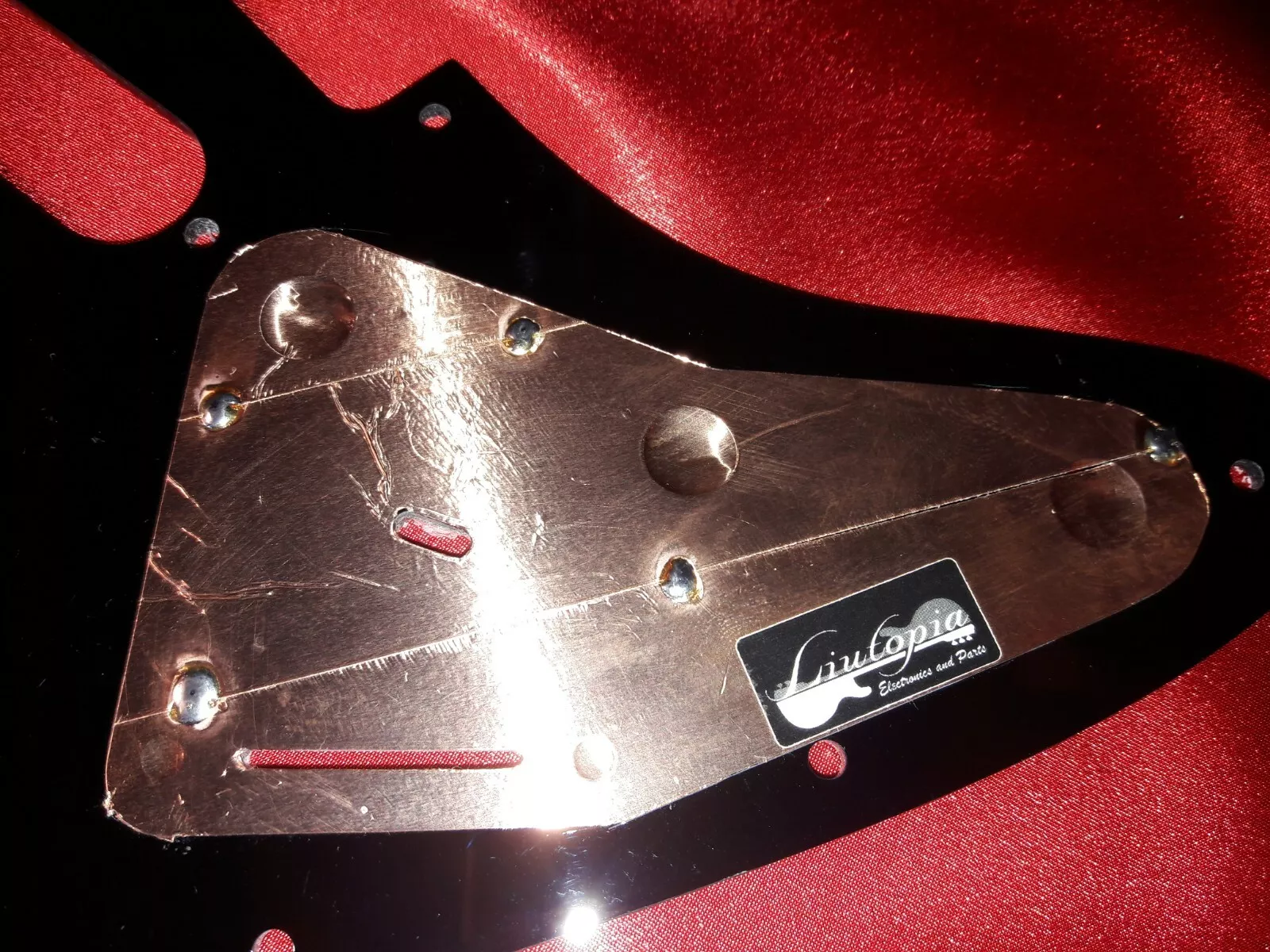

La schermatura è fatta con copper foil e saldata nei punti di contatto proprio come quella di David.

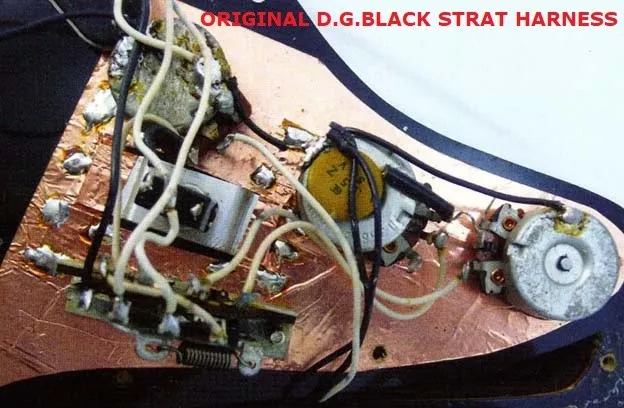

QUESTO CABLAGGIO E’ UNA FEDELE RIPRODUZIONE DI QUELLO MONTATO SULLA MITICA BLACK STRAT REALIZZATO UTILIZZANDO COMPONENTI DELLA STESSA MARCA E MODELLO!
Il condensatore è addirittura un ceramico NOS autentico degli anni ’60/’70.
IL PICKGUARD E’ STATO RICREATO SU SPECIFICHE DELL’ORIGINALE CURANDONE OGNI DETTAGLIO
