Descrizione

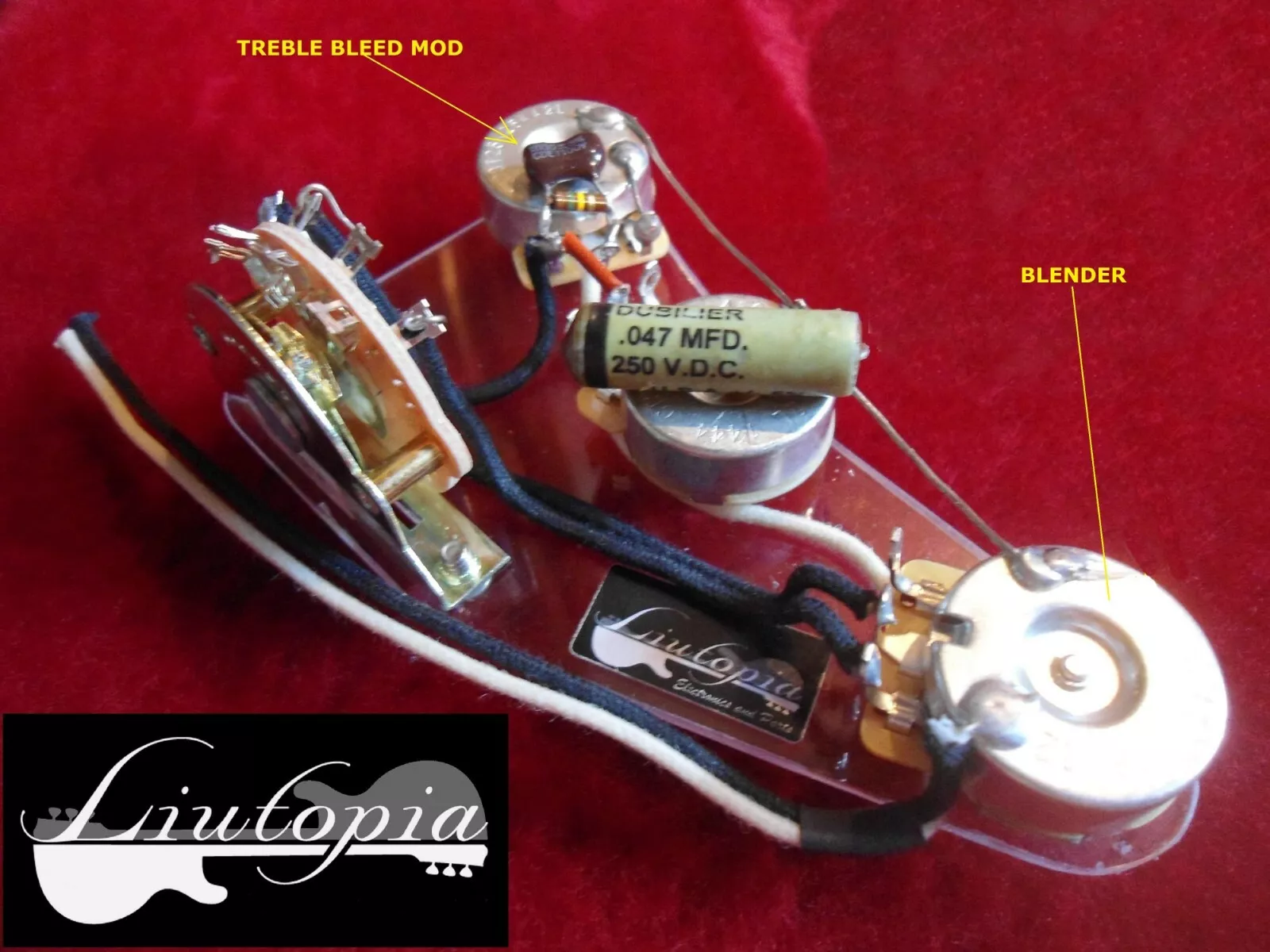

CABLAGGIO PER STRATOCASTER UPGRADE ALTA QUALITA’ CON BLENDER E TREBLE BLEED.
Questo cablaggio utilizzando il BLENDER pot renderà molto più versatile la vostra STRATO raddoppiando le combinazioni dei pickups, il filtro della TREBLE BLEED MOD inoltre, vi permetterà abbassando la regolazione del VOLUME, di non perdere le alte frequenze come normalmente avviene !
EFFETTUATO CON:
- 2 pots CTS split-shaft 250K (audio Taper) mod. Vintage dimpled case made in U.S.A.
- 1 pot CTS NO LOAD split-shaft 250 K (audio Taper) mod.Vintage dimpled case made in U.S.A.
- 1 selettore OAK GRIGSBY 5 posizioni made in U.S.A.
- 1 capacitor CORNELL-DUBILIER REPRO (0,047 MFD – 250 V.D.C. ).
cavi VINTAGE WIRE CLOTH 22 AWG made in U.S.A.
L’oggetto è accompagnato dallo schema elettrico
– BLENDER on 10 position, NORMAL SWITCH FUNCTION
– BLENDER on 1 position :
- switch position 1) bridge whit neck faded in
- switch position 2) bridge and middle whit neck faded in
- switch position 3) middle
- switch position 4) middle and neck whit bridge feded in
- switch position 5) neck whit bridge faded in
– VOLUME KIT (treble bleed mod) -Condensatore Silver/Mica Cornell Dubilier (NOS) + Resistenza Allen Bradley (NOS) –
(La TREBLE BLEED MOD serve ad evitare che abbassando il pot del volume, il suono della chitarra si scurisca, perdendo la parte alta delle frequenze. La Treble Bleed Mod mantiene il suono più aperto. Si tratta di un filtro, composto da un condensatore e da una resistenza)
–
Un circuito, quindi, curato nei minimi dettagli per un upgrade o un progetto di ottima qualità !!!
