Descrizione

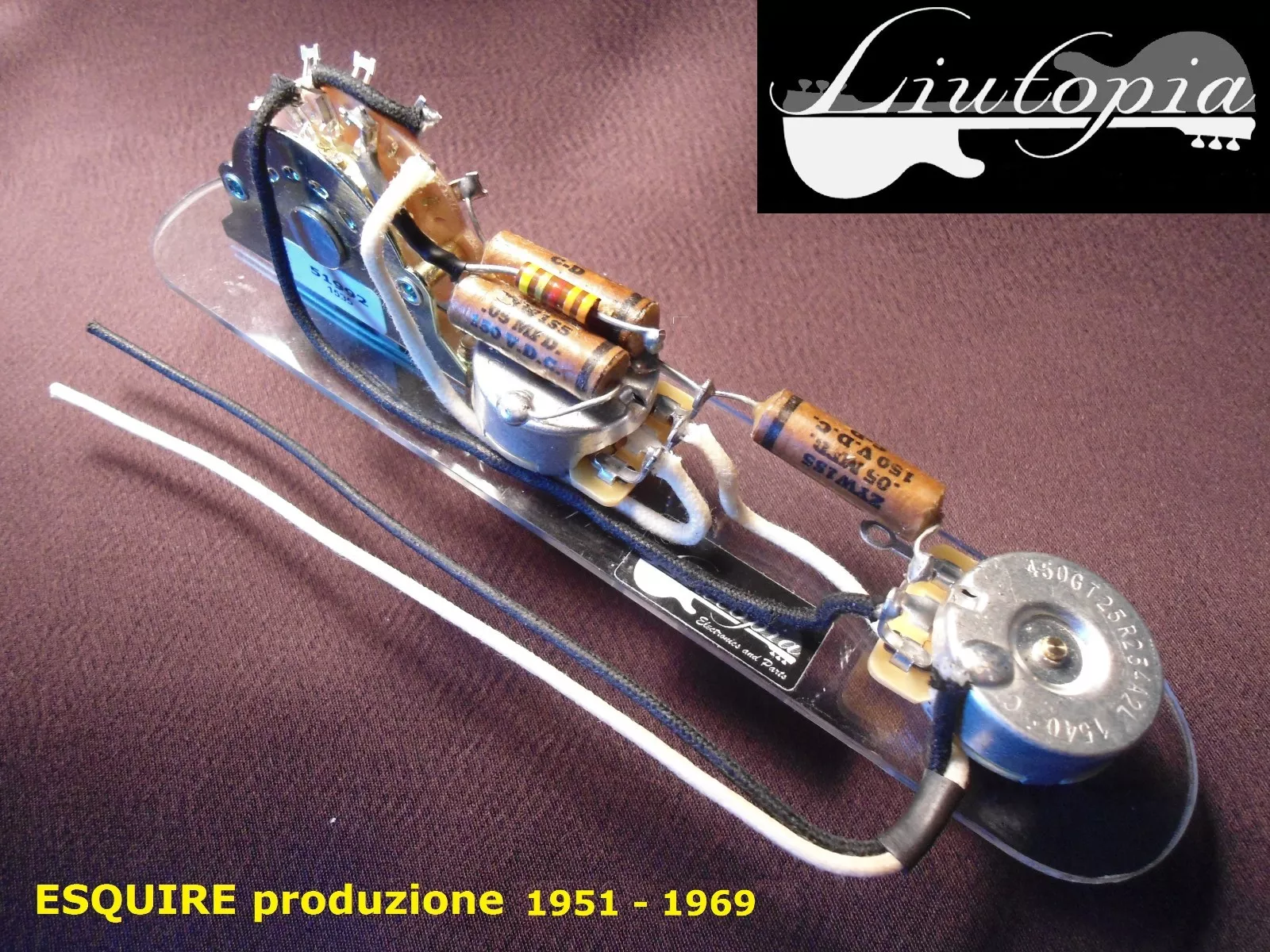

CABLAGGIO PER TELECASTER ESQUIRE ALTA QUALITA’ EFFETTUATO CON:
- 2 pots CTS solid shaft (1/4″) (audio Taper) mod. Vintage dimpled case 250K made in U.S.A.,
- 1 selettore OAK GRIGSBY 3 posizioni made in U.S.A.
- 3 capacitor CORNELL DUBILIER REPRO mod. ZYW1S5 – 0.05 uF – 150 VDC
- 1 resistenza N.O.S. carbon resistor 3,3 Kohm ALLEN BRADLEY
cavi VINTAGE WIRE CLOTH 22 AWG made in U.S.A.
L’oggetto è accompagnato dallo schema elettrico!
L’ESQUIRE essendo dotata di un solo PU al bridge il selettore dei pickup diventava, per questo modello, un selettore di tono con l’utilizzo di due condensatori e una resistenza aggiuntivi, impiegati per filtrare il tono cristallino del PU al ponte! L’abbiamo quindi ricreato rispettando le medesime caratteristiche!!
– pos 1 fixed bassy tone
– pos 2 tone control
– pos 3 no tone control
